★恒溫恒濕試驗機活塞式壓縮機的全體構造與運用的制冷劑、工況、冷負荷以及出產、設備本錢等要素有關。大體上可分為單機和多機組合機組兩大類。
★按壓縮機的密封方法分類，壓縮機可分為敞開式，半關閉式和全關閉式三種。
★敞開式制冷壓縮機
★恒溫恒濕試驗機敞開式壓縮機的曲軸功率輸入端伸出機體，經過聯軸器或帶輪和原動機相連接。它的特色是簡單拆開、修理，但密封性較差，工質易走漏，因此曲軸外伸端有軸封設備。

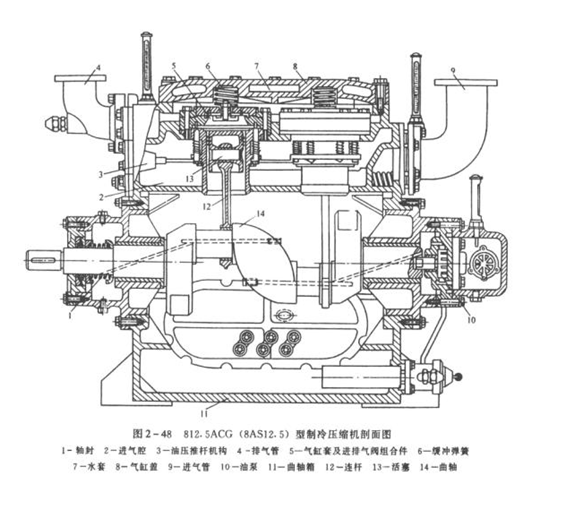

★圖2-48示出壓縮機的全體構造剖面圖。



★這種缸徑的系列有2、4、6、8缸，行程有100mm、110mm兩種，按氨、R12、R22三工質通用請求規劃，運用不一樣制冷劑時，只需替換相應的安全閥及氣閥繃簧等。
★半關閉式制冷壓縮機:

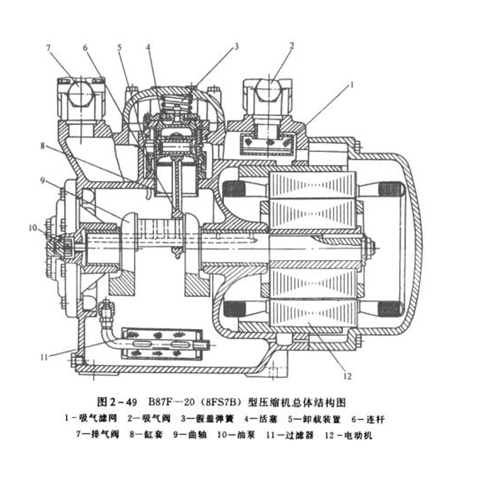

★半關閉式制冷壓縮機的電動機和壓縮機裝在同一機體內并共用同一根主軸，因此不需要軸封設備，避免了軸封處的制冷劑走漏。圖2-49示出型壓縮機的構造總圖。

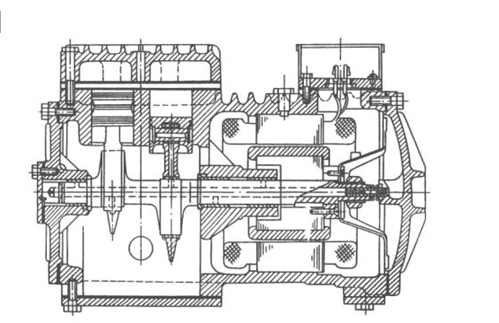

★圖2-50示出另一種半關閉式壓縮機的構造總圖。






★全關閉式制冷壓縮機的特色，是將壓縮機與電動機一同組裝在一個密閉的罩殼內，構成一個全體，從外表上看只要壓縮機進、排氣管和電動機引線。
★圖2-51為國產型全關閉壓縮機剖面圖。壓縮機的外部罩殼由鋼板沖壓而成，分上下兩部分，安裝結束后焊死。它比半關閉壓縮機更為緊湊，密封性非常好。



★在一些醫用及家用冰箱中，為了進一步簡化壓縮機的構造，選用滑管滑塊式組織來替代連桿組件，如圖2-52所示。圖2-52是滑管式全關閉壓縮機的剖面圖。
